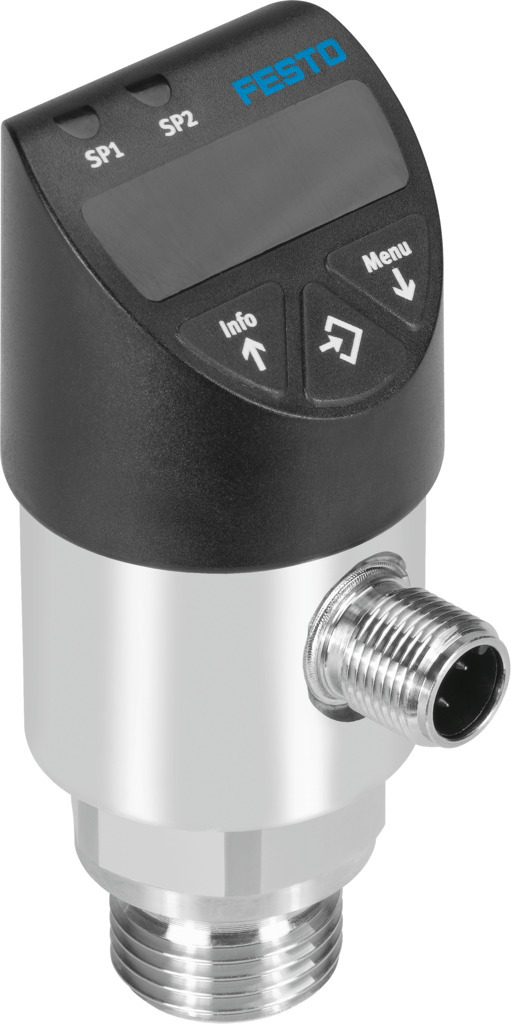

Festo SPAW-B11R-G12M-2N-M12  8022768 Basınç sensörü

Basınç sensörü

SPAW-B11R-G12M-2N-M12

8022768

GTIN 4052568257699

Basınç ölçüm aralığı başlangıç değeri

-1 bar

Basınç ölçüm aralığı bitiş değeri

10 bar

Anahtarlama elemanı işlevi

değiştirilebilir

Pnömatik bağlantı

Erkek diş G1/2

Teknik veriler

• Sembol00991161
• RuhsatRCM işareti c UL us - Listelenmiş (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Malzeme hakkında notRoHS uyumlu
• Ölçme büyüklüğüBağıl basınç
• Ölçüm metoduMetal ince film basınç sensörü
• Basınç ölçüm aralığı başlangıç değeri-0.1 MPa
• Basınç ölçüm aralığı başlangıç değeri-1 bar
• Basınç ölçüm aralığı başlangıç değeri-14.5 psi
• Basınç ölçüm aralığı bitiş değeri1 MPa
• Basınç ölçüm aralığı bitiş değeri10 bar
• Basınç ölçüm aralığı bitiş değeri145 psi
• Aşırı yük basıncı2 MPa
• Aşırı yük basıncı20 bar
• Aşırı yük basıncı290 psi
• İşletim ortamıISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Sıvı akışkanlar Gaz akışkanlar
• Akışkan sıcaklığı-20 °C ... 85 °C
• Ortam sıcaklığı0 °C ... 80 °C
• Doğruluk ±% FS1 %FS
• Tekrarlama hassasiyeti ± %FS0.15 %FS
• Anahtarlama çıkışı2xNPN
• Anahtarlama fonksiyonuSerbestçe programlanabilir
• Anahtarlama elemanı işlevideğiştirilebilir
• Maks. çıkış akımı250 mA
• Yükselme zamanı3 ms
• Kısa devre dayanımıevet
• Çalışma gerilimi aralığı DC15 V ... 35 V
• Ters polarite korumasıçalışma voltajı için
• Elektrik bağlantısı 1, bağlantı türüSoket
• Elektrik bağlantısı 1, bağlantı teknolojisiM12x1, EN 61076-2-101'e göre A kodlu
• Elektrik bağlantısı 1, kutup/damar sayısı4
• Elektrik bağlantısı 1, montaj türüVida kilidi
• Elektrik bağlantısı 1, bağlantı şeması00995386
• Montaj türüErkek diş ile
• Montaj konumuherhangi bir
• Pnömatik bağlantıErkek diş G1/2
• Ürün ağırlığı230 g
• Gövde malzemesiABS yüksek alaşımlı paslanmaz çelik
• Ortamla temas eden malzemeleryüksek alaşımlı paslanmaz çelik
• Sızdırmazlık halkası malzemesiNBR
• Gösterge türü4 haneli alfanümerik LED gösterge
• Görüntülenebilir birim(ler)MPa bar kPa kg/cm² psi
• Anahtarlama durumu göstergesiKırmızı LED
• Ayar seçenekleriekran ve butonlar aracılığıyla
• Manipülasyon korumasıPIN kodu
• Eşik değerlerinin ayar aralığı0.5 % ... 100 %
• Histerezis ayar aralığı0.5 % ... 99.5 %
• Koruma türüIP65 IP67
• Korozyon direnci sınıfı KBK4 - oldukça yoğun korozyona maruziyet
• LABS uygunluğuVDMA24364 Zone III
