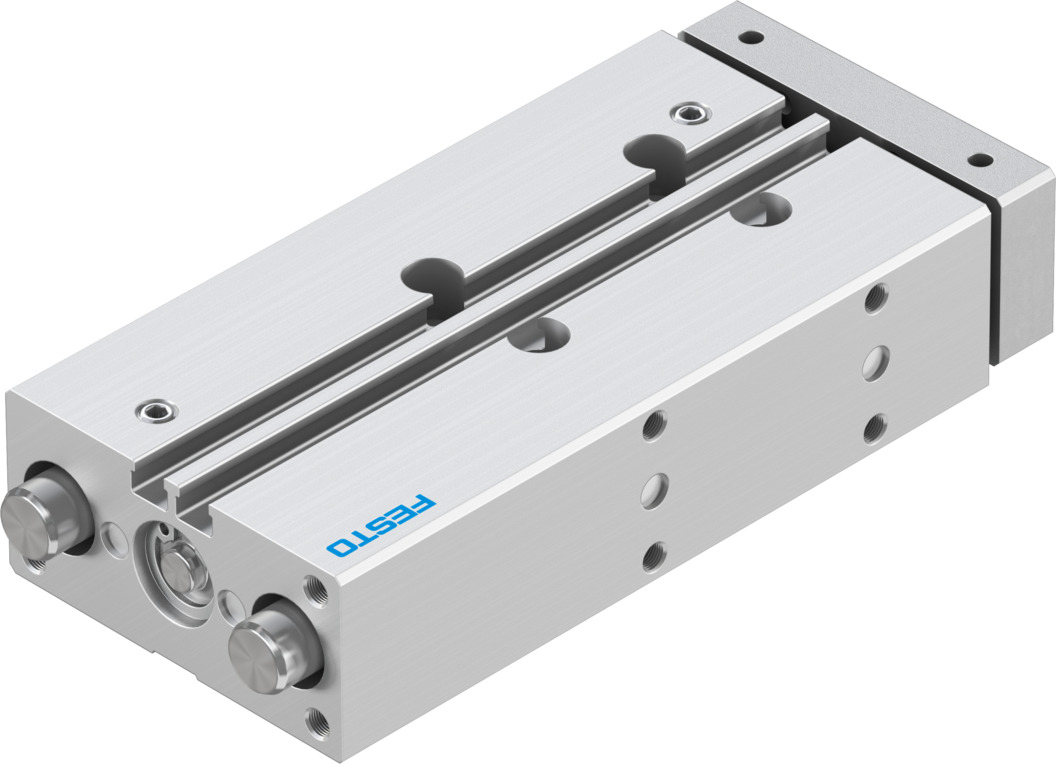

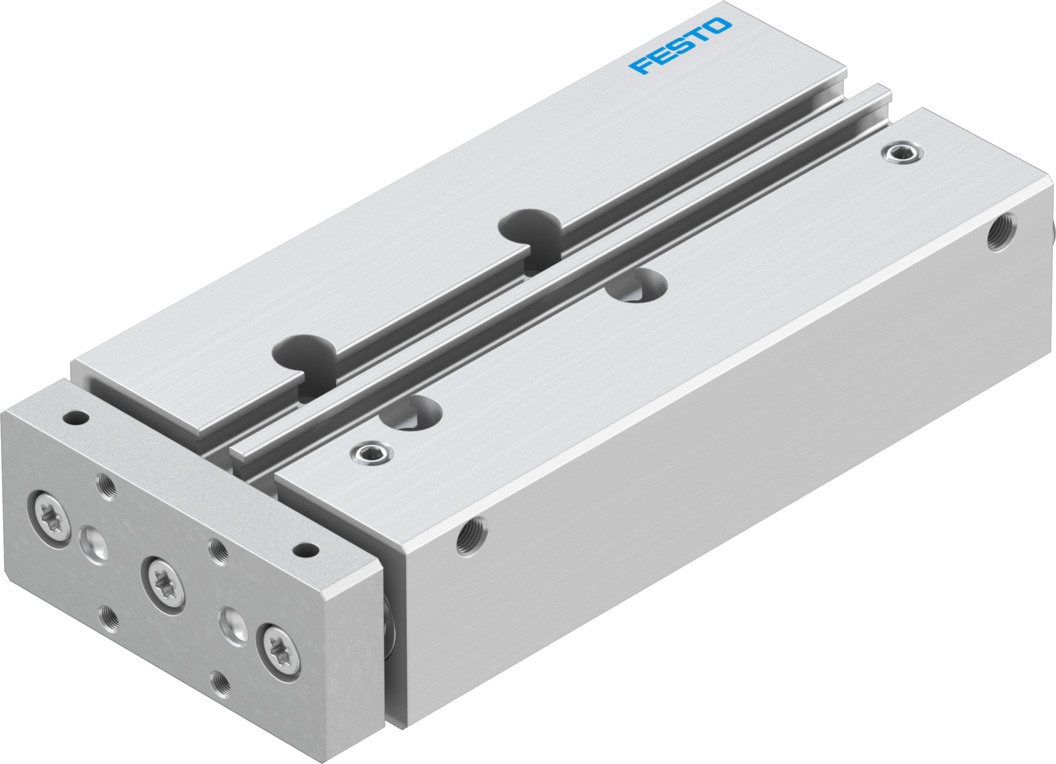

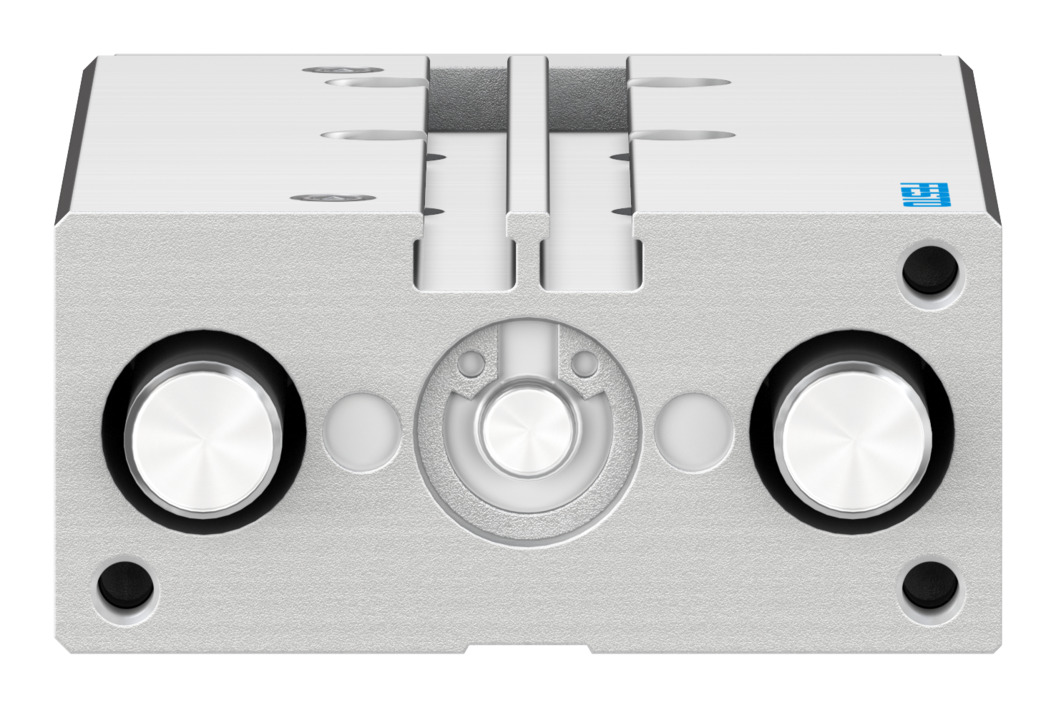

Festo DFM-12-80-P-A-GF  Yataklamalı silindir-170830

Yataklamalı silindir

DFM-12-80-P-A-GF

170830

GTIN 4052568013127

Piston çapı

12 mm

0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme

68 N

Strok

80 mm

Sönümleme

Esnek sönümleme halkaları/plakaları iki taraflı

Konum algılama

yaklaşım sensörü için

Teknik veriler

• Faydalı yükün boyunduruk plakasına mesafesi xs25 mm
• Strok80 mm
• Piston çapı12 mm
• Tahrik ünitesi işletim türüÇatal
• SönümlemeEsnek sönümleme halkaları/plakaları iki taraflı
• Montaj konumuherhangi bir
• KılavuzKayar yatak
• TasarımKılavuz
• Konum algılamayaklaşım sensörü için
• Sembol00991737
• Çalışma basıncı0.2 MPa ... 1 MPa
• Çalışma basıncı2 bar ... 10 bar
• Maks. hız0.8 m/sn
• Çalışma şekliçift etkili
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK1 - korozyona düşük maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 6
• Ortam sıcaklığı-20 °C ... 80 °C
• Son konumlarda darbe enerjisi0.07 j
• Maks. kuvvet Fy240 N
• Maks. kuvvet Fy statik240 N
• Maks. kuvvet Fz240 N
• Maks. kuvvet Fz statik240 N
• Maks. moment Mx4.92 Nm
• Maks. moment Mx statik4.92 Nm
• Maks. moment My3.74 Nm
• Maks. moment My statik3.74 Nm
• Maks. moment Mz3.74 Nm
• Maks. moment Mz statik3.74 Nm
• Maks. izin verilen moment yükü Mx, stroka bağlı olarak0.55 Nm
• Tanımlanmış xs mesafesinde stroka bağlı olarak maks. taşıma kapasitesi22 N
• 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş51 N
• 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme68 N
• Hareketli kütle289 g
• Ürün ağırlığı688 g
• Alternatif bağlantılarbkz. ürün çizimi
• Pnömatik bağlantıM5
• Malzeme hakkında notRoHS uyumlu
• Kapak malzemesiDövme alüminyum alaşım
• Sızdırmazlık elemanları malzemesiNBR
• Gövde malzemesiDövme alüminyum alaşım
• Piston mili malzemesiyüksek alaşımlı paslanmaz çelik
